Rakenna ensimmäinen sivusi

Rakenna yksinkertainen SCADA-sivu alusta alkaen vaihe vaiheelta. Sijoita anturi, näytä sen reaaliaikainen lämpötila ja katsele tulosta.

ProjektitOma projektisiSivut

Sivu muuttaa tagisi kuvaksi, jonka voi lukea yhdellä silmäyksellä. Tässä oppaassa rakennetaan pieni mutta realistinen sivu tyhjästä: huonelämpötilapaneeli, jossa anturin vieressä näkyy sen reaaliaikainen lämpötila. Kun olet tehnyt tämän, muu sivueditorin käyttö on samanlaista.

Mitä rakennamme

Yksi sivu, jolla on kaksi asiaa: anturisymboli ja sen vieressä tekstiselite, joka lukee lämpötilan reaaliaikaisesti tagista. Rakennamme sivun vaihe vaiheelta samaan paikkaan (kaikki lisäämäsi pysyy sivulla) ja katselemme sitten valmista tulosta.

1. Luo sivu

Avaa projektissa Sivut ja luo sivu napsauttamalla Uusi. Anna sivulle nimi Huonelämpötila, niin se avautuu editoriin tyhjällä piirtoalueella.

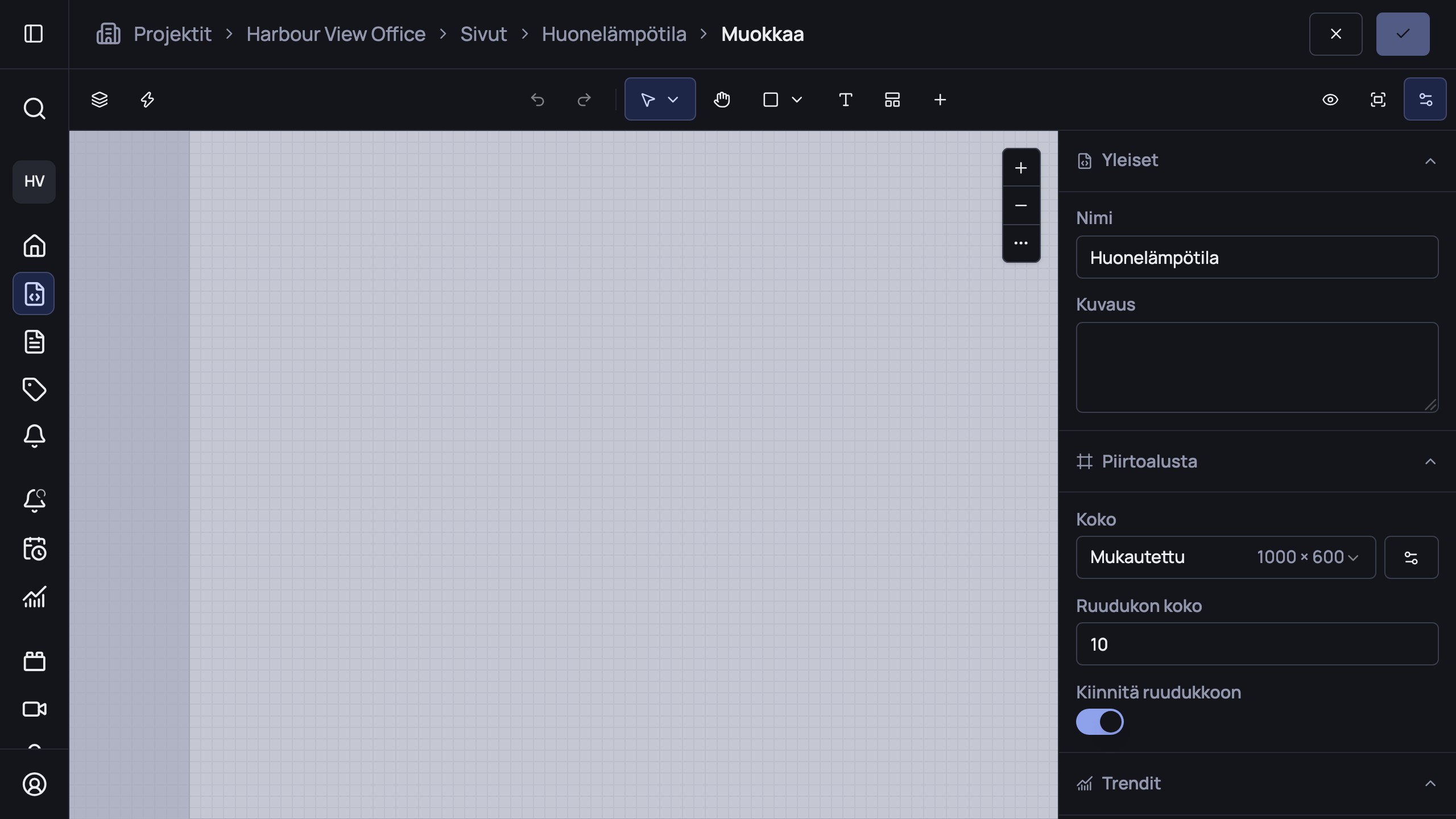

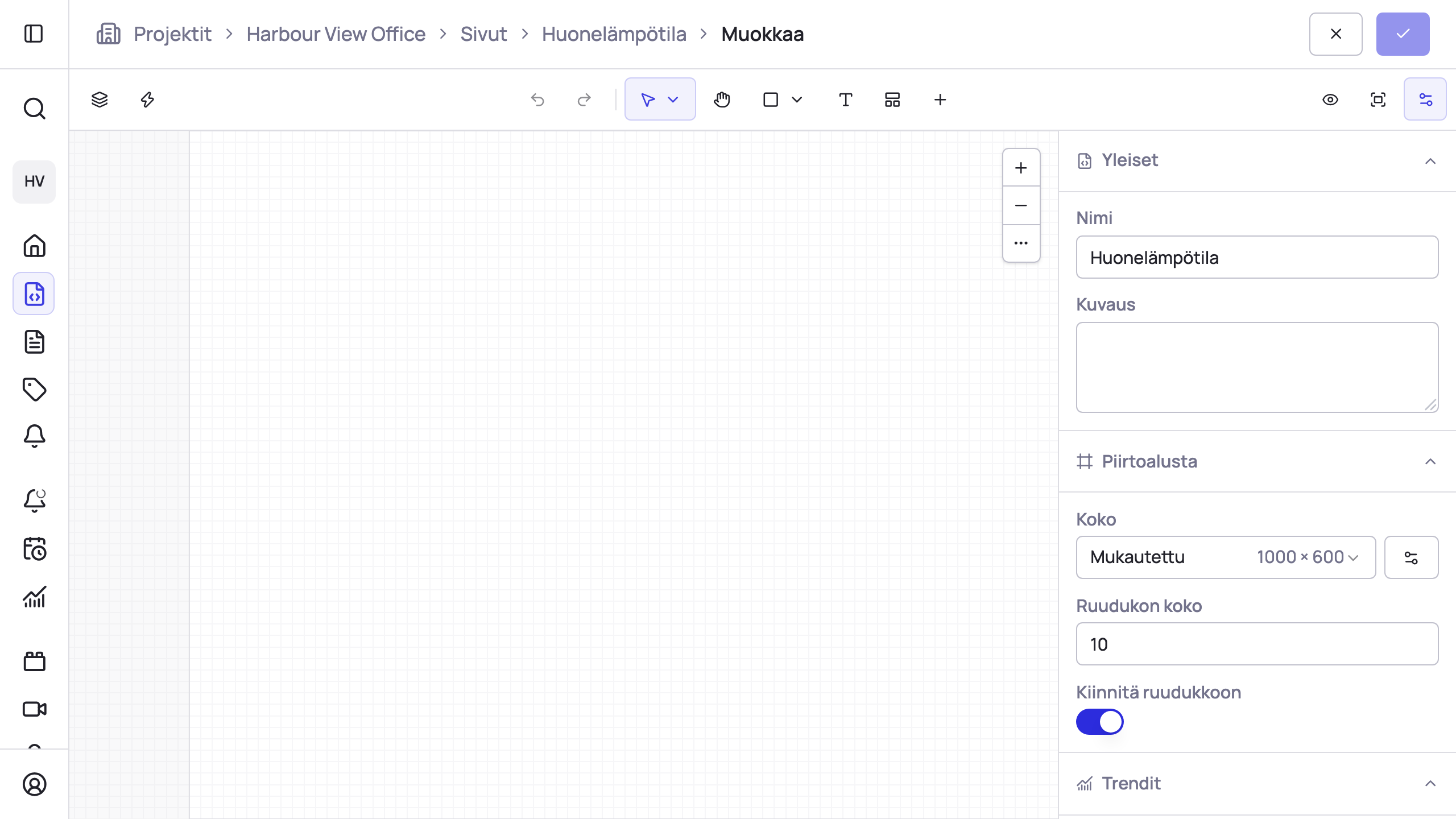

Sivueditori, jossa on tyhjä piirtoalue, työkalurivi ylhäällä ja ominaisuuspaneeli oikealla.
Uusi sivu avautuu editoriin: työkalurivi ylhäällä, piirtoalue keskellä ja ominaisuudet oikealla.

2. Sijoita anturi

Avaa työkaluriviltä Resurssit ja valitse Anturi-symboli. Sijoita se piirtämällä laatikko piirtoalueelle. Symboli pysyy siinä, mihin sen pudotat, ja koko paneeli rakennetaan sen ympärille. (Koko kirjasto on esitelty sivulla Laitesymbolit.)

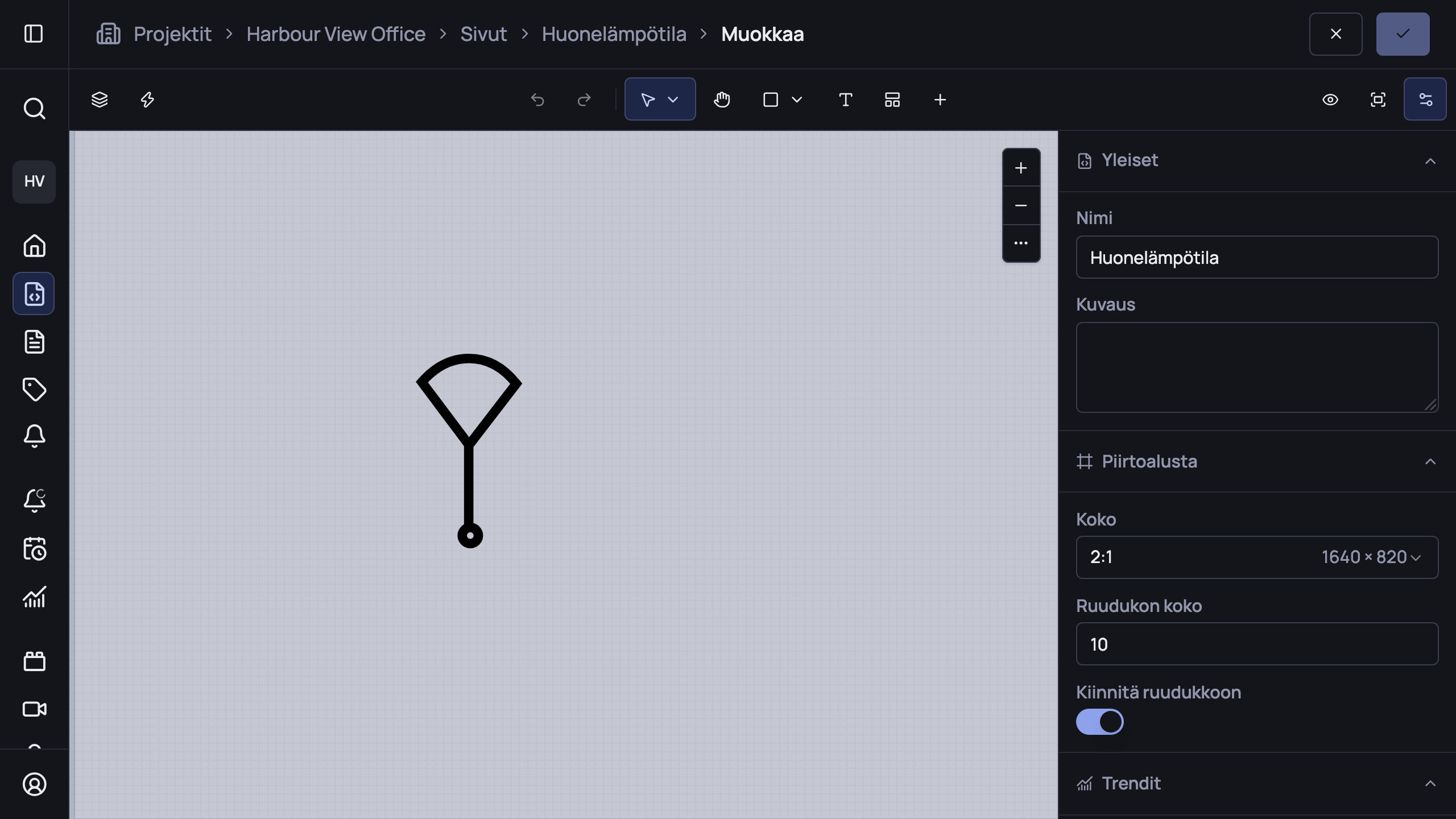

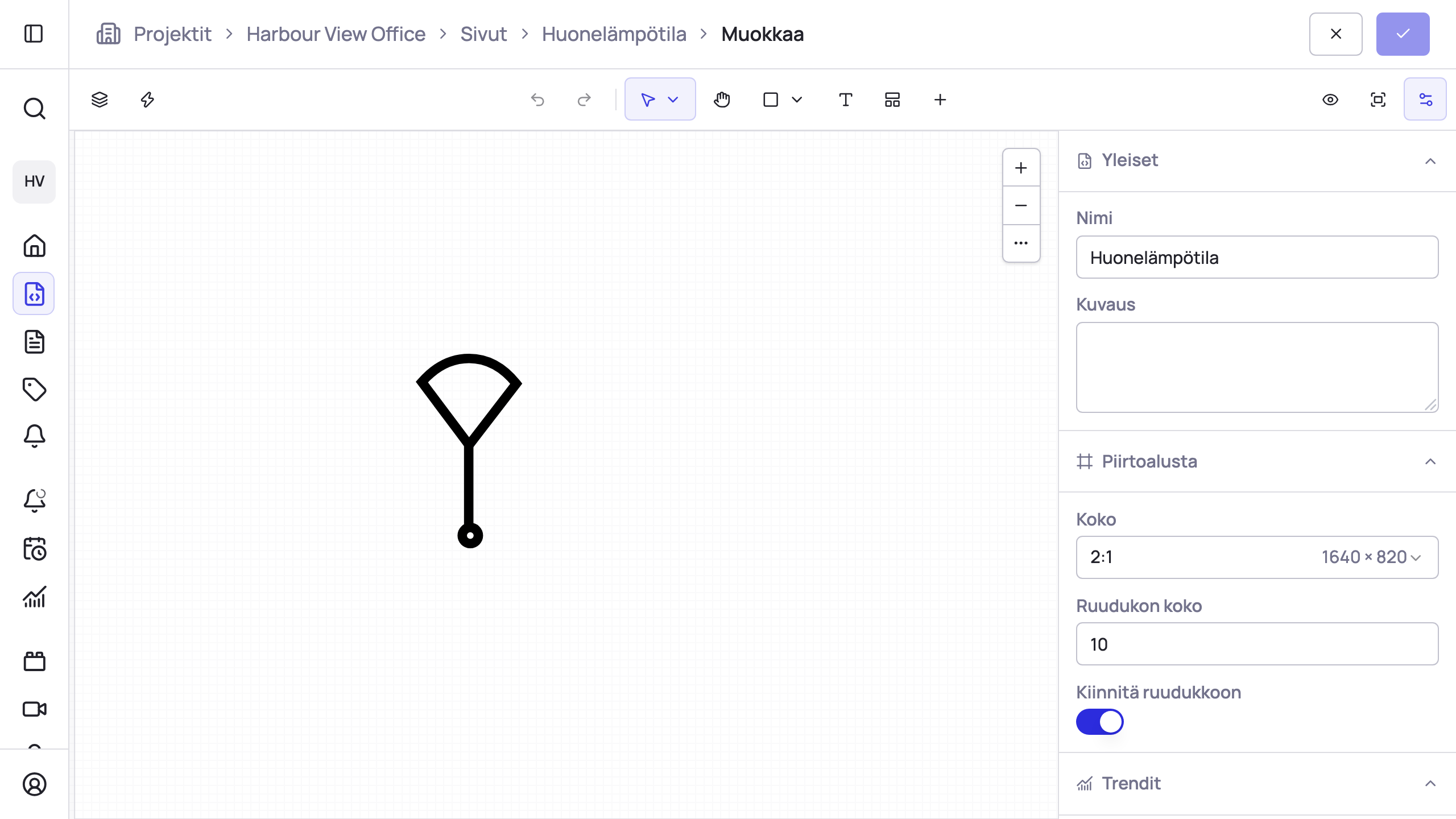

Piirtoalueelle sijoitettu anturisymboli.
Valitse symboli ja sijoita se vetämällä piirtoalueella. Se pysyy paikallaan, kun rakennat loput.

3. Lisää lämpötila ja kytke se

Seuraavaksi lukema. Valitse Teksti-työkalu ja piirrä tekstiruutu anturin viereen. Siinä näytetään lämpötila.

Kun teksti on valittuna, avaa oikealla oleva ominaisuuspaneeli ja etsi Teksti-osio. Arvon vieressä on pieni -painike. Napsauta sitä, niin voit sitoa arvon tagiin kiinteän tekstin sijaan. Osoita lausekkeessa formatValue lämpötilatagiisi. Selite näyttää nyt tagin lukeman muotoiltuna yksikköineen.

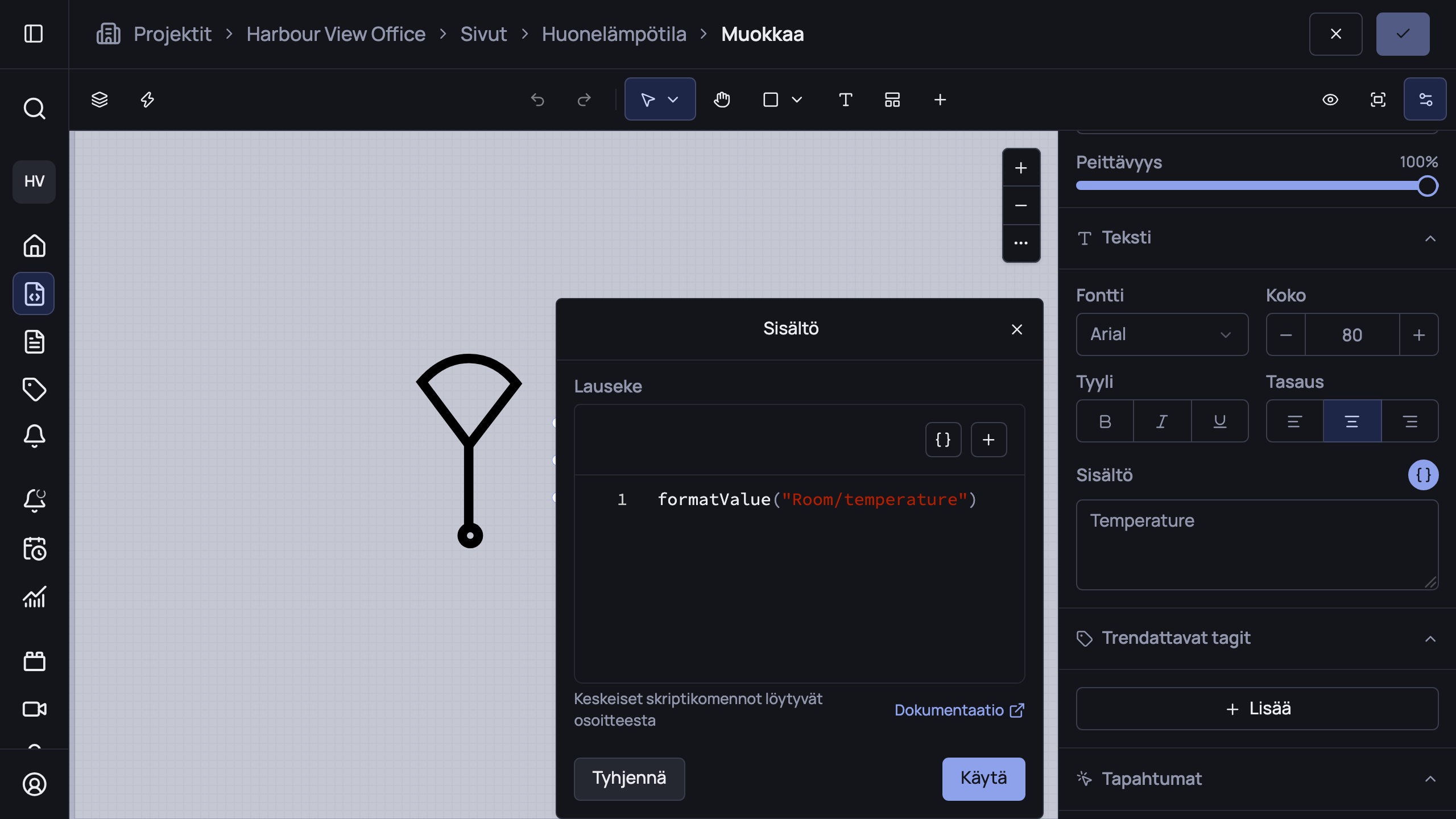

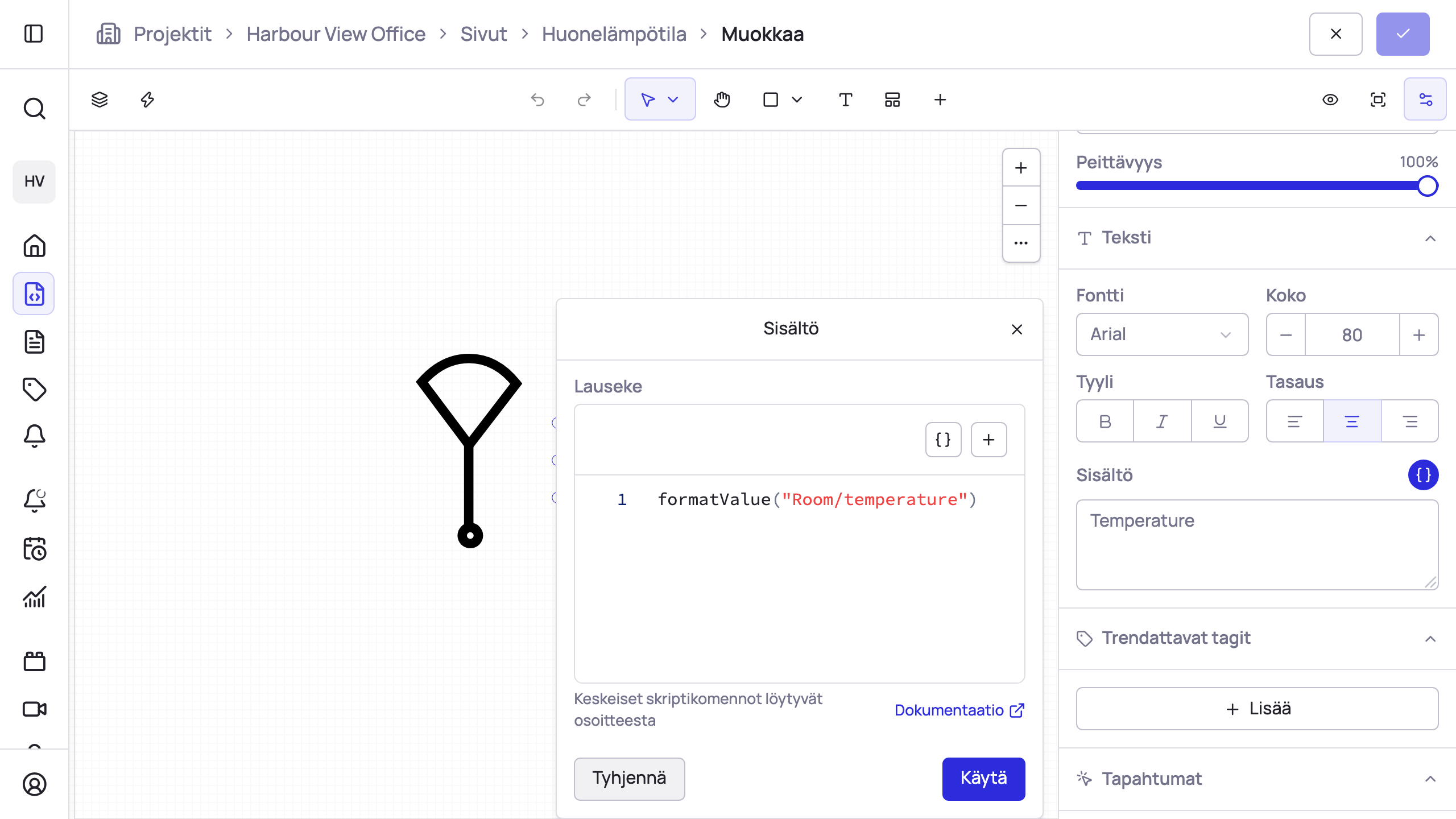

Anturi piirtoalueella, tekstiselite valittuna ja sen arvo sidottu tagiin formatValue-lausekkeella.
Sido selite tagiin Teksti-osion fx-painikkeella. Tässä formatValue osoittaa tagiin Room/temperature.

4. Katso reaaliaikaisena

Vaihda esikatseluun ( -painike tai näppäin P), niin näet sivun samoin kuin operaattori. Selite näyttää nyt huoneen todellisen lämpötilan anturin vieressä ja päivittyy uusien lukemien saapuessa.

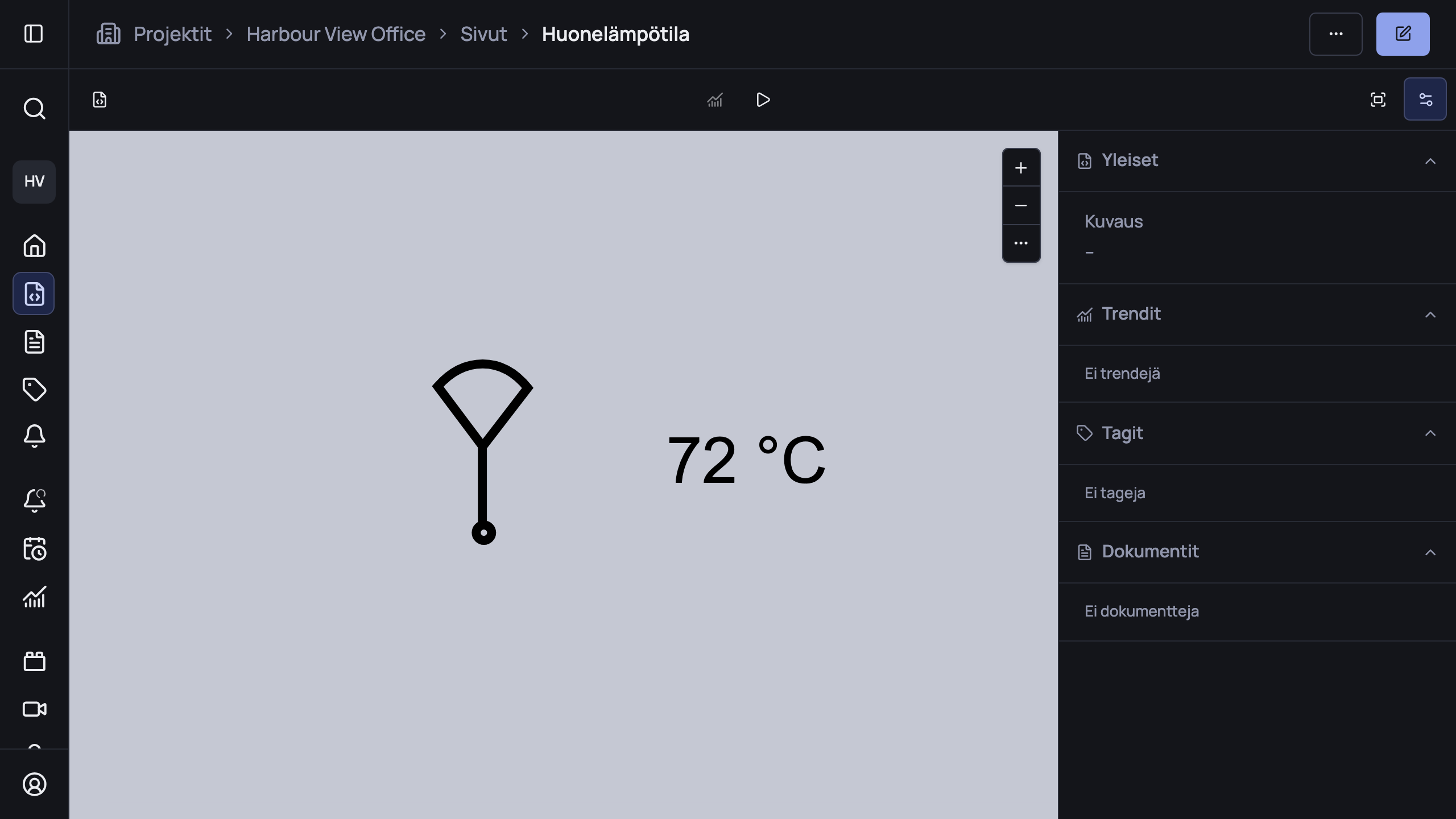

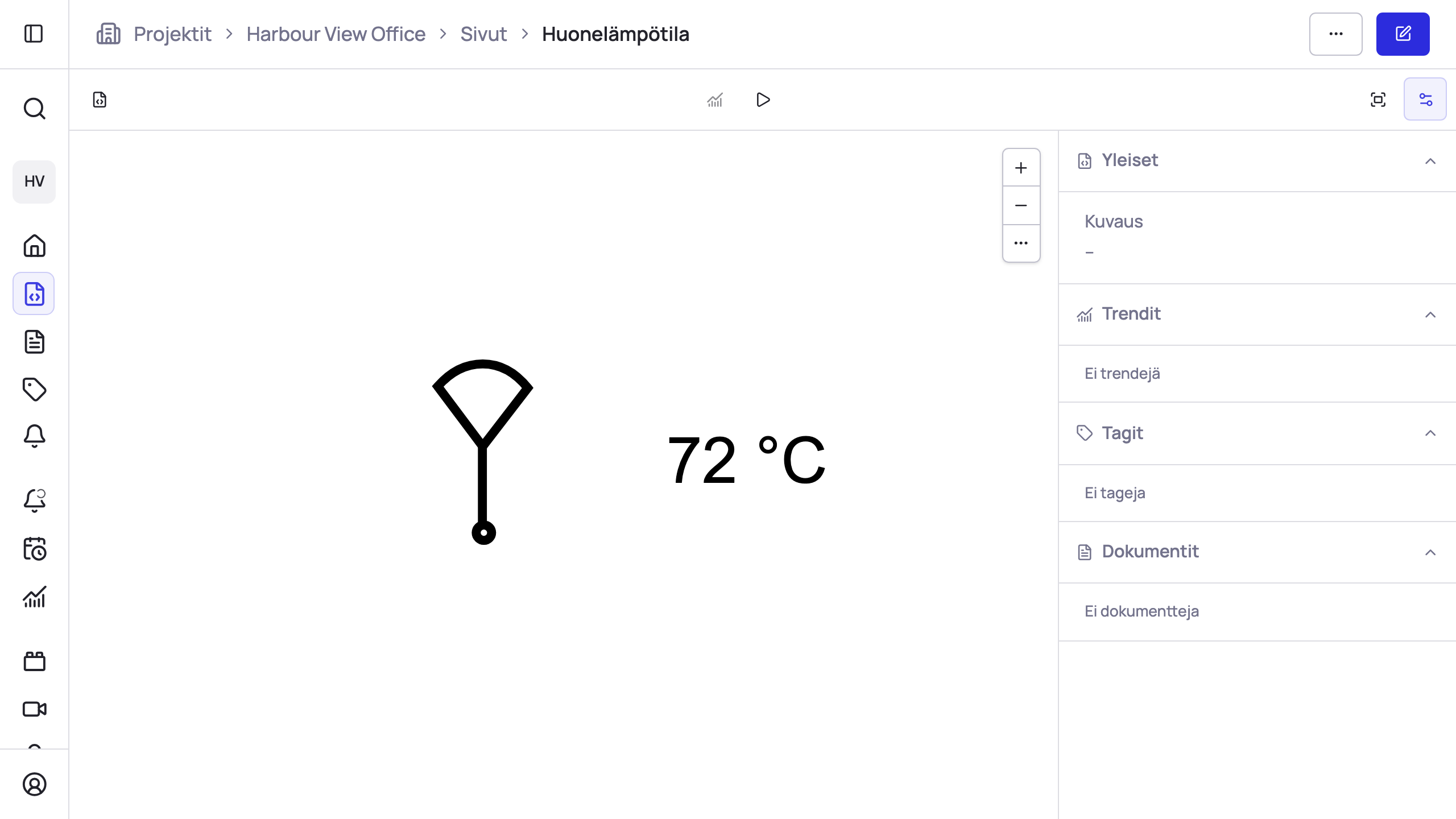

Valmis sivu katselutilassa: anturisymboli ja sen vieressä reaaliaikainen lukema 72 °C.
Katselutilassa paneeli lukee tagia reaaliaikaisesti: anturi ja sen lämpötila yhdessä.

Tallenna sivu, niin se on valmis kaikkien niiden avattavaksi, joilla on käyttöoikeus.

Mihin seuraavaksi

Olet käynyt läpi perussyklin, sijoita, sido, katsele, ja kaikki muu rakentuu sen varaan:
