Bygg din første side

Bygg en enkel SCADA-side fra bunnen av — plasser en sensor, vis sanntidstemperaturen og se resultatet, trinn for trinn.

ProsjekterDitt prosjektSider

En side gjør taggene dine om til et bilde som kan leses med et raskt blikk. Denne guiden bygger en liten, men realistisk side fra ingenting: et romtemperaturpanel — en sensor med sanntidstemperaturen vist ved siden av. Når du har gjort dette, er resten av sideredigereren mer av det samme.

Hva vi bygger

Én side med to ting på: et sensorsymbol og, ved siden av det, en tekstetikett som leser temperaturen i sanntid fra en tagg. Vi bygger den opp på stedet — alt du legger til, blir værende på siden — og ser deretter på det ferdige resultatet.

1. Opprett siden

I et prosjekt åpner du Sider og klikker på Ny for å opprette en side. Gi den et navn — Romtemperatur — så åpnes den i redigereren med et tomt lerret.

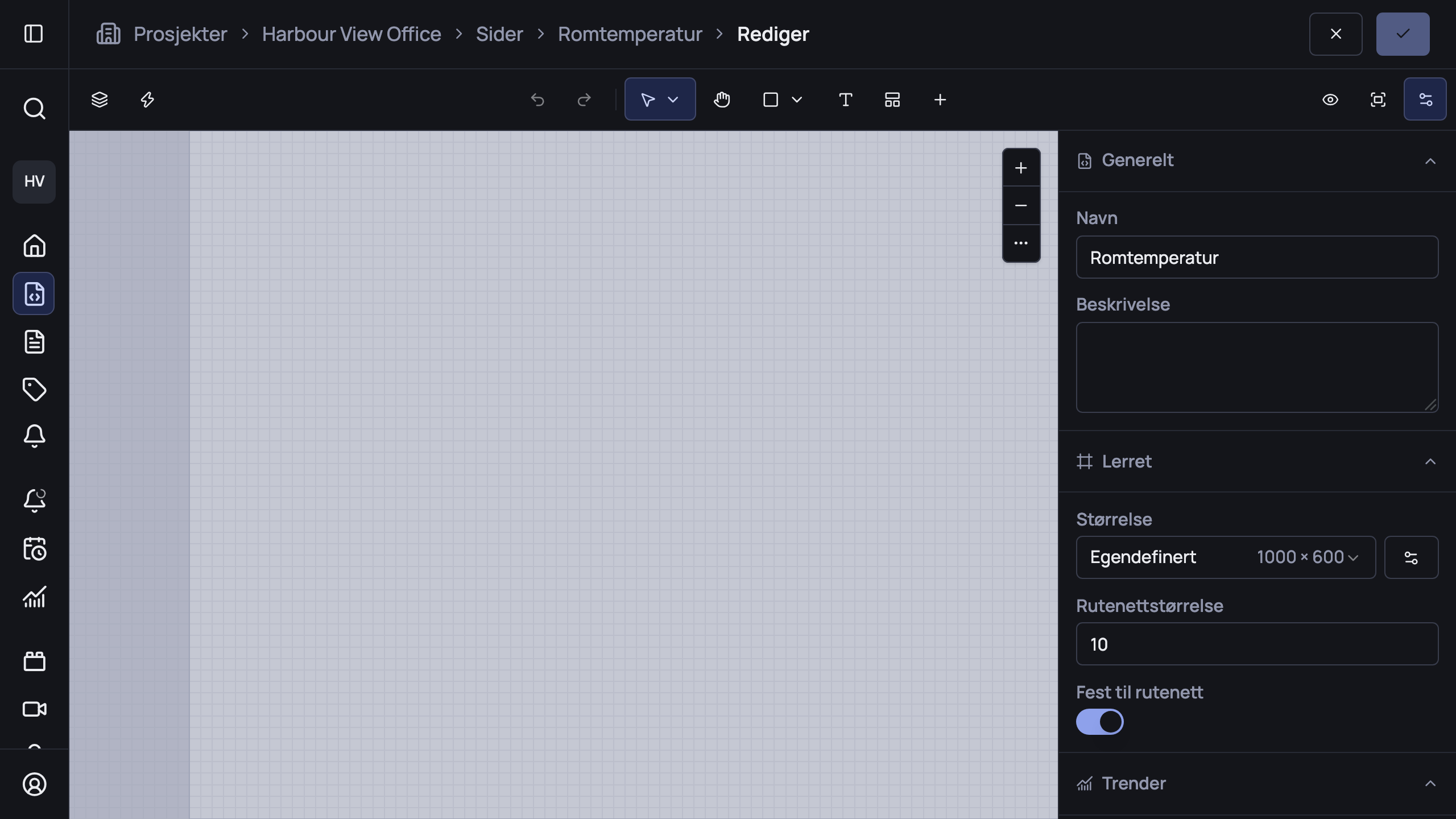

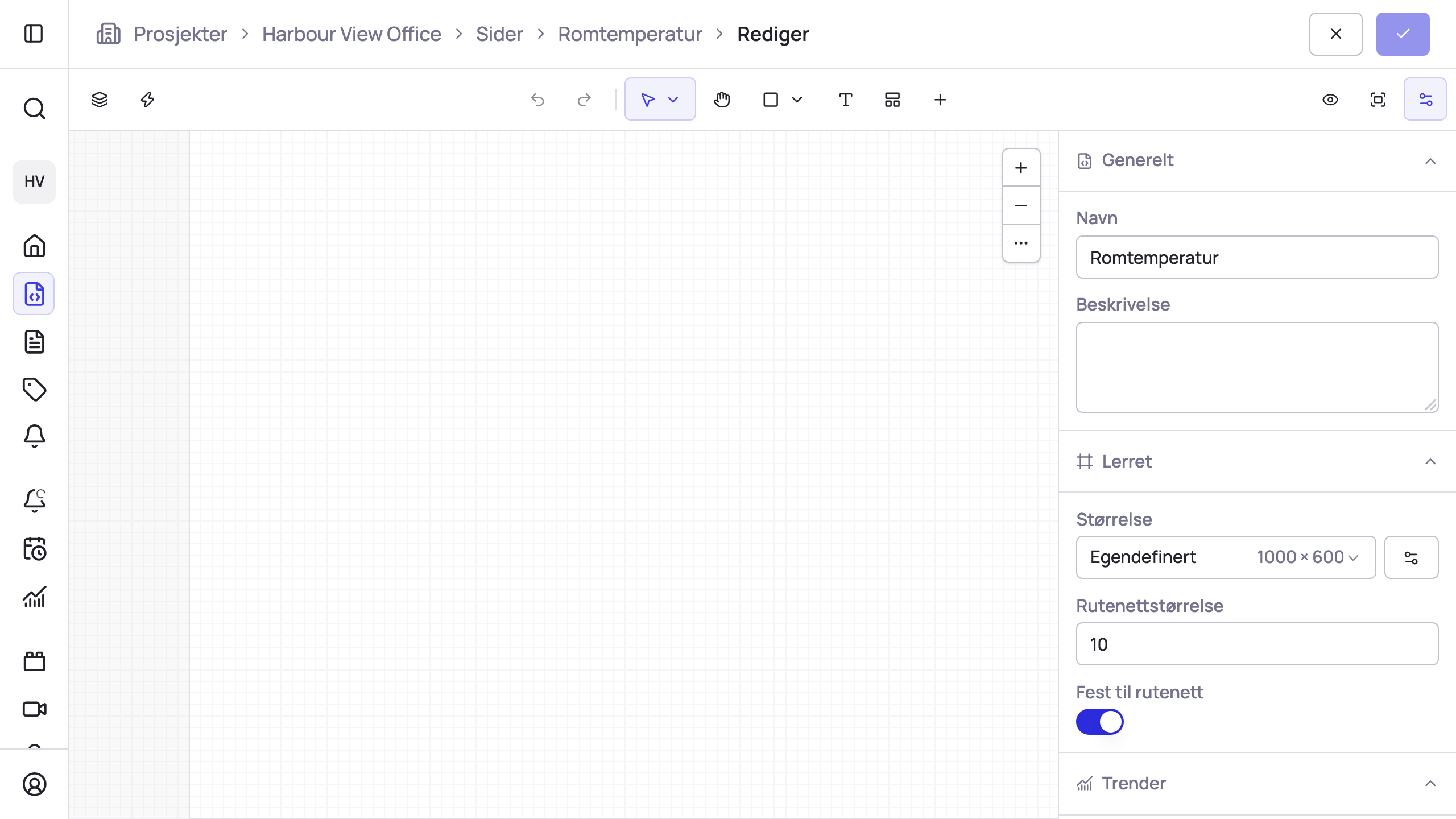

Sideredigereren med et tomt lerret, verktøylinjen over og egenskapspanelet til høyre.
En ny side åpnes i redigereren: verktøylinje øverst, lerret i midten, egenskaper til høyre.

2. Plasser sensoren

Åpne Ressurser fra verktøylinjen og velg symbolet Sensor, og dra deretter ut en boks på lerretet for å plassere det. Det blir liggende der du slipper det — dette er symbolet resten av panelet bygges rundt. (Se Utstyrssymboler for hele biblioteket.)

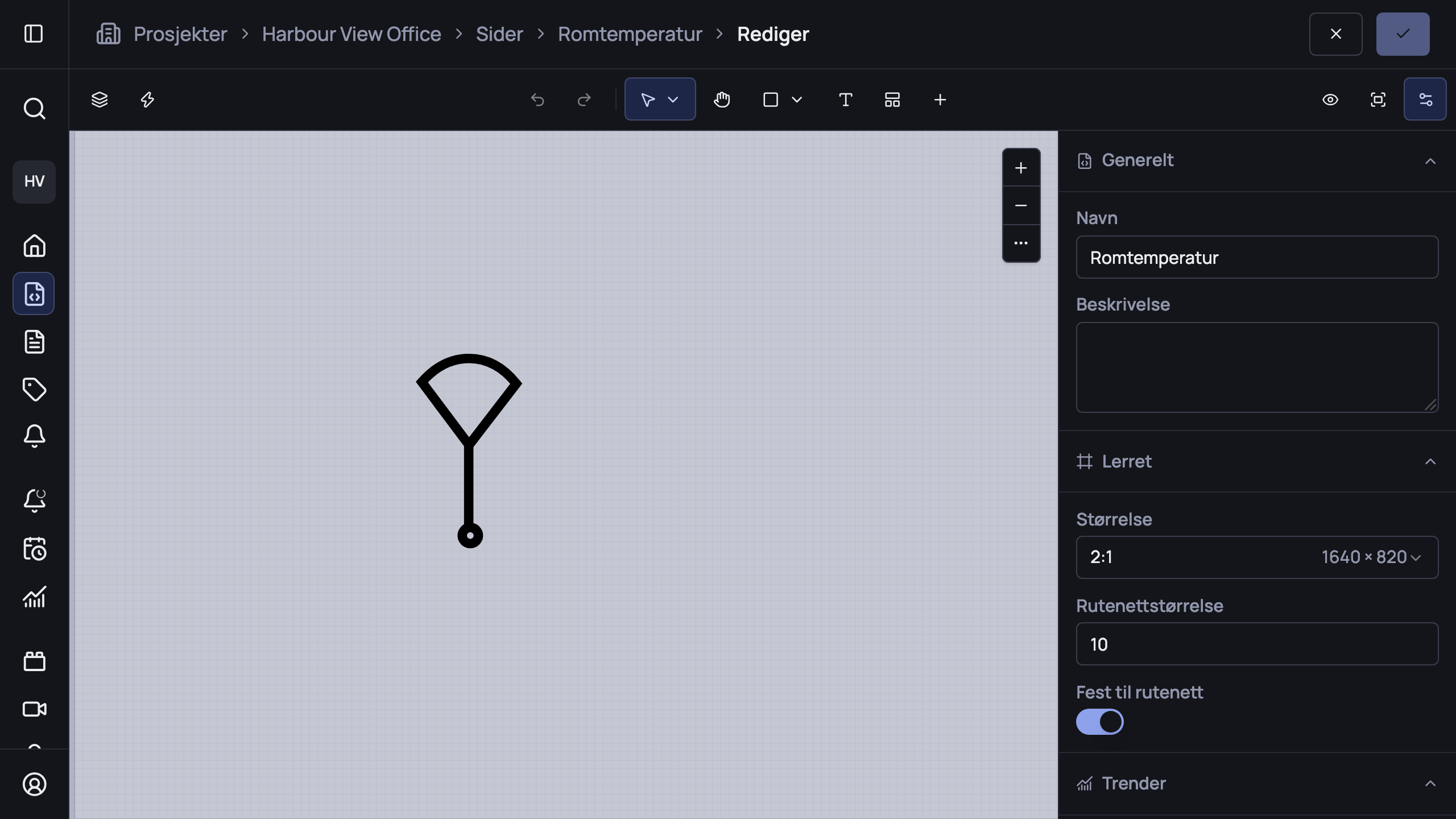

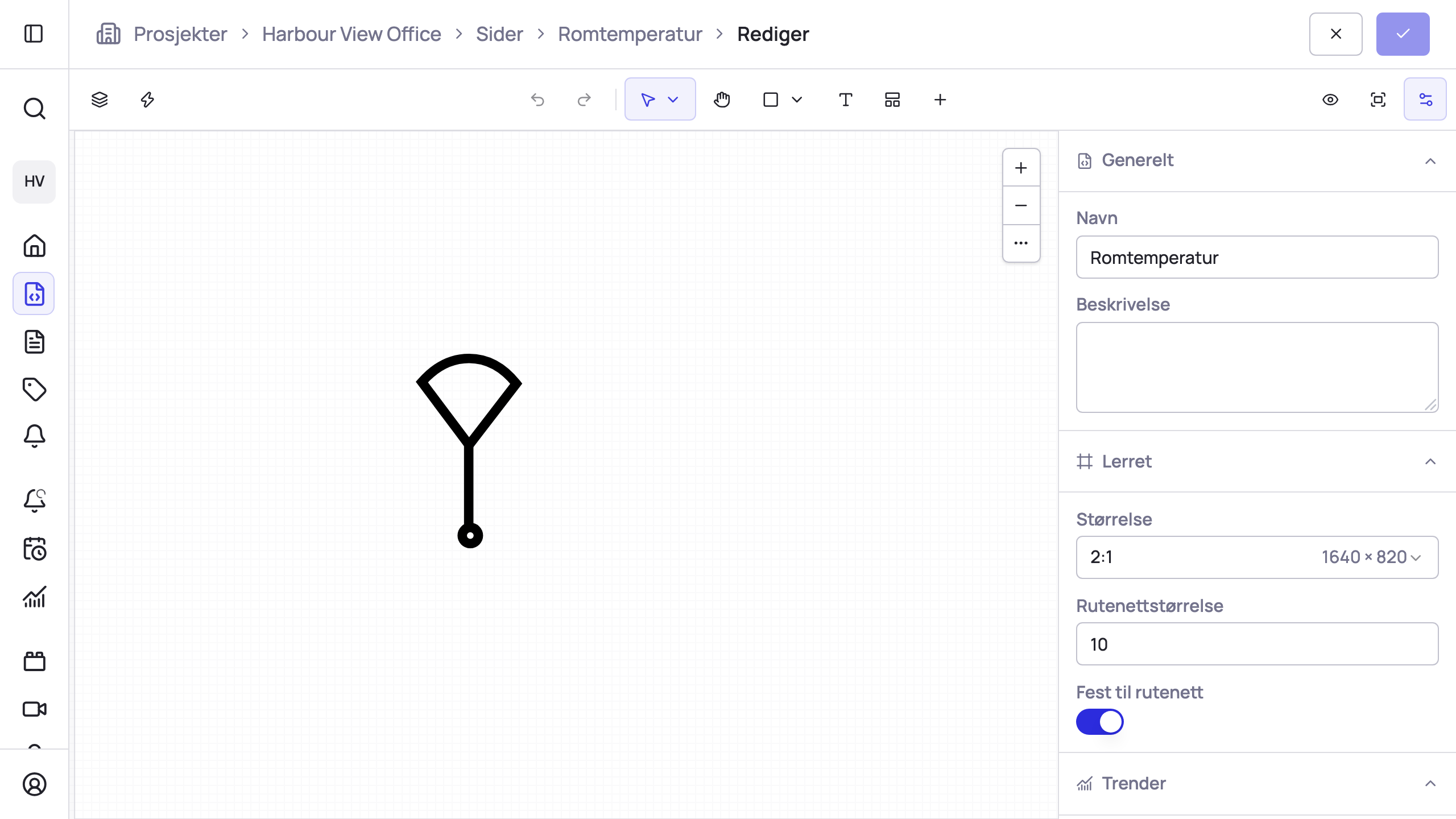

Et sensorsymbol plassert på lerretet.
Velg et symbol, og dra deretter på lerretet for å plassere det — det blir liggende mens du bygger resten.

3. Legg til temperaturen og koble den til

Nå selve avlesningen. Velg verktøyet Tekst og tegn en tekstboks ved siden av sensoren — den skal vise temperaturen.

Med teksten markert åpner du panelet Egenskaper til høyre og finner delen Tekst. Ved siden av verdien er det en liten -knapp — klikk på den for å binde verdien til en tagg i stedet for å skrive fast tekst. I uttrykket peker du formatValue mot temperaturtaggen din. Etiketten viser nå det taggen leser, formatert med enheten.

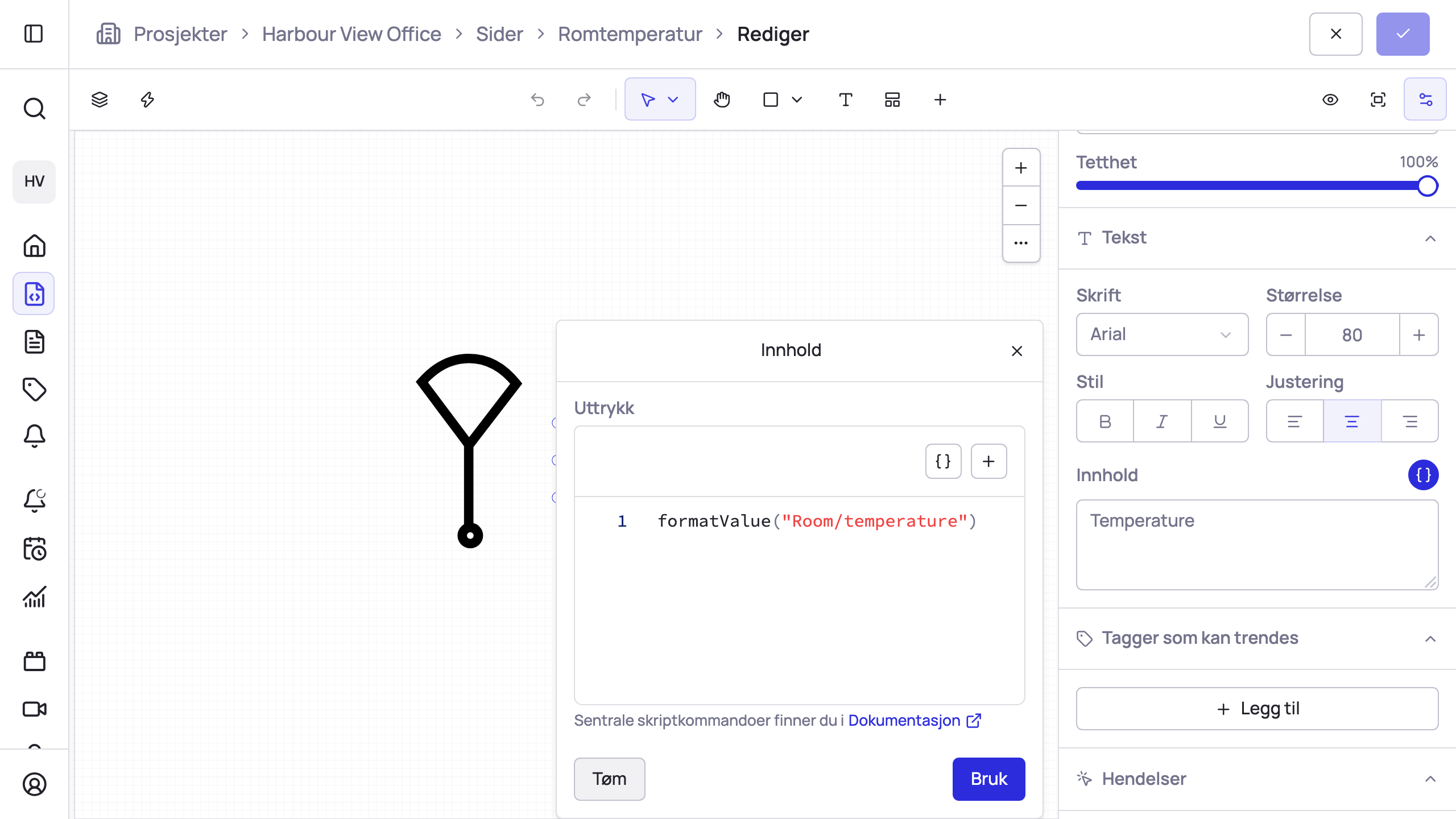

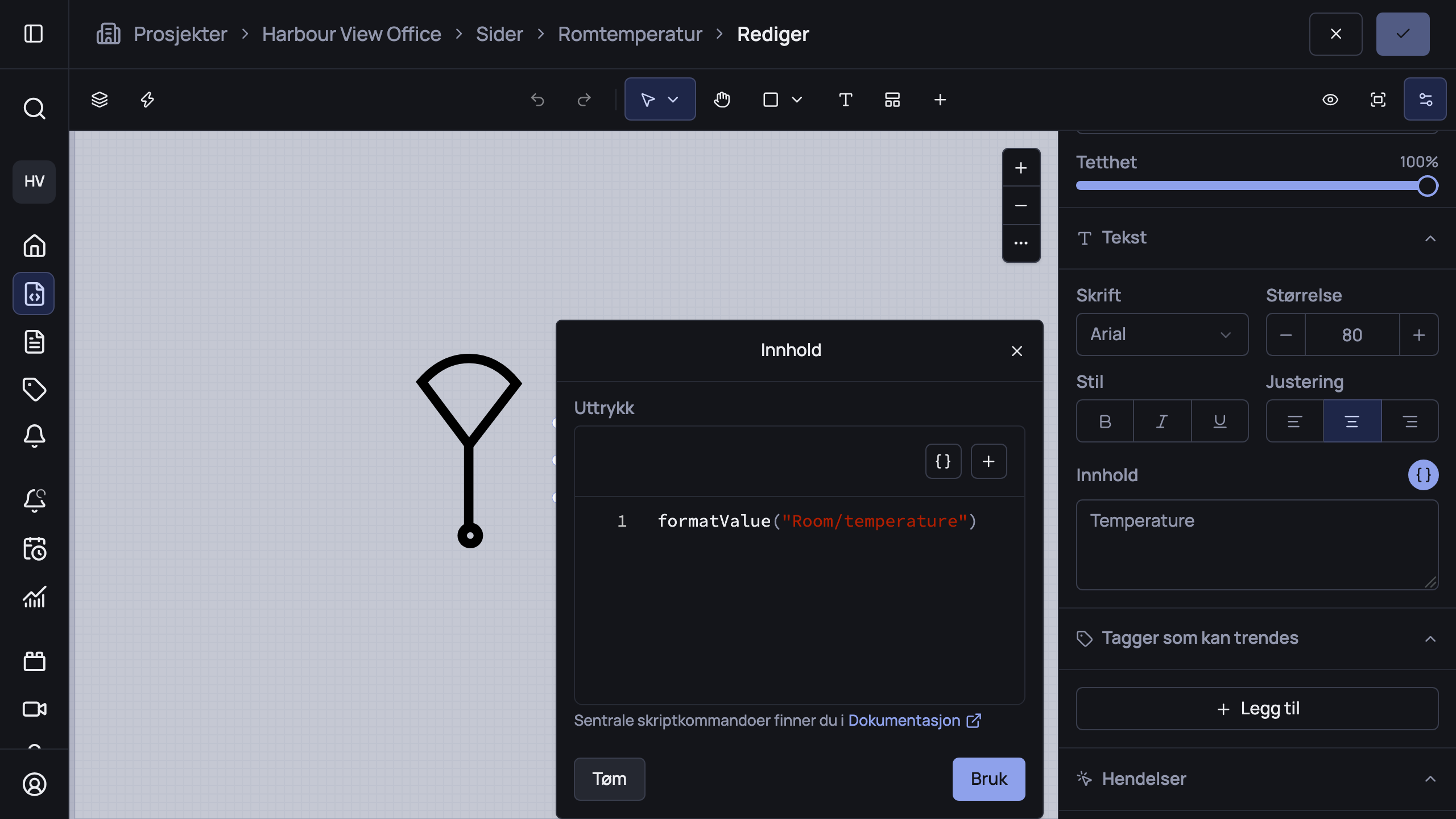

Sensoren på lerretet med tekstetiketten markert og verdien bundet til en tagg via et formatValue-uttrykk.
Bruk fx-knappen i Tekst-delen for å binde etiketten til en tagg — her peker formatValue mot Room/temperature.

4. Se den i sanntid

Bytt til forhåndsvisning (knappen , eller trykk på P) for å se siden slik en operatør gjør. Etiketten viser nå den faktiske temperaturen i rommet ved siden av sensoren, og oppdateres etter hvert som nye avlesninger kommer inn.

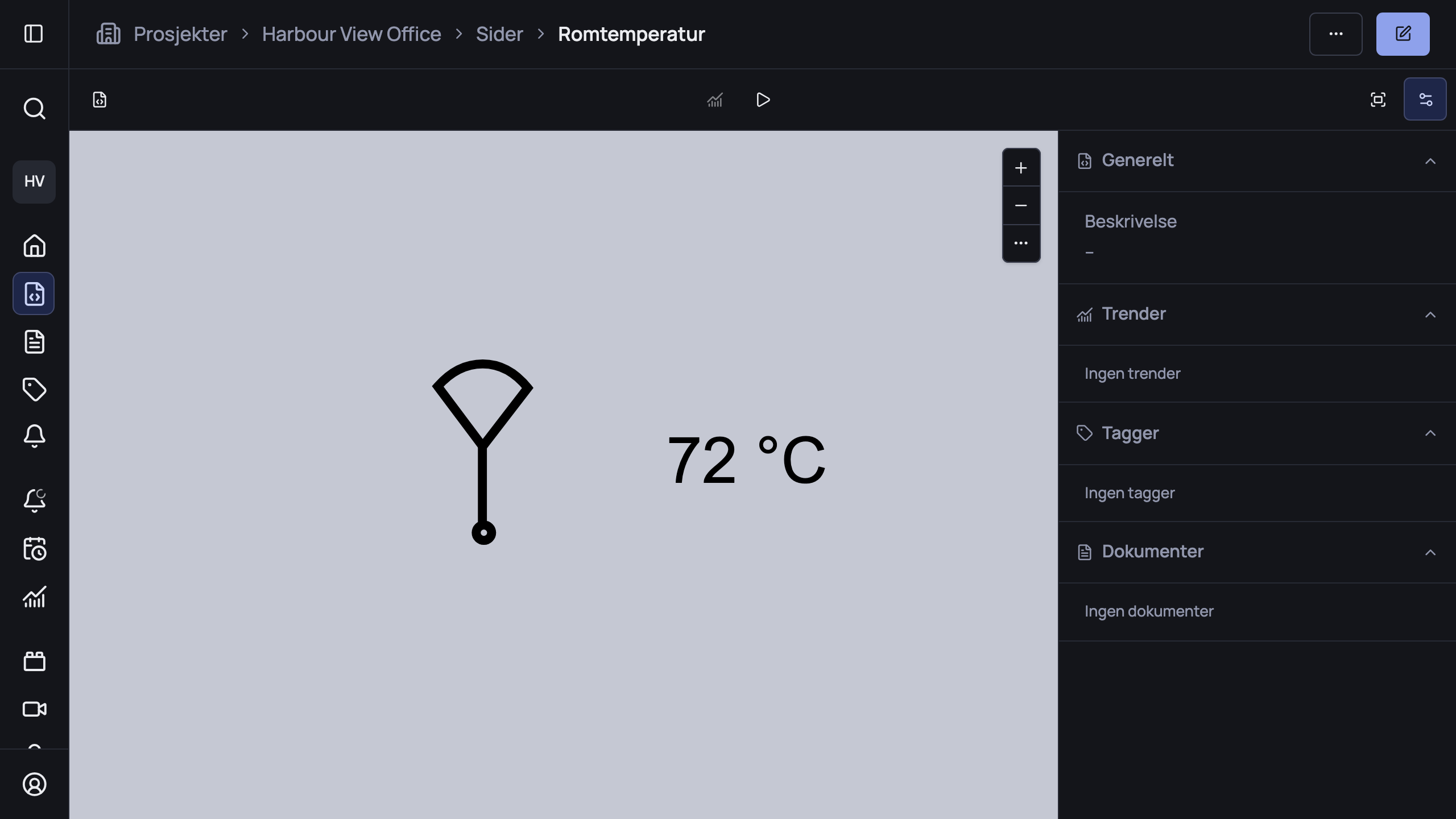

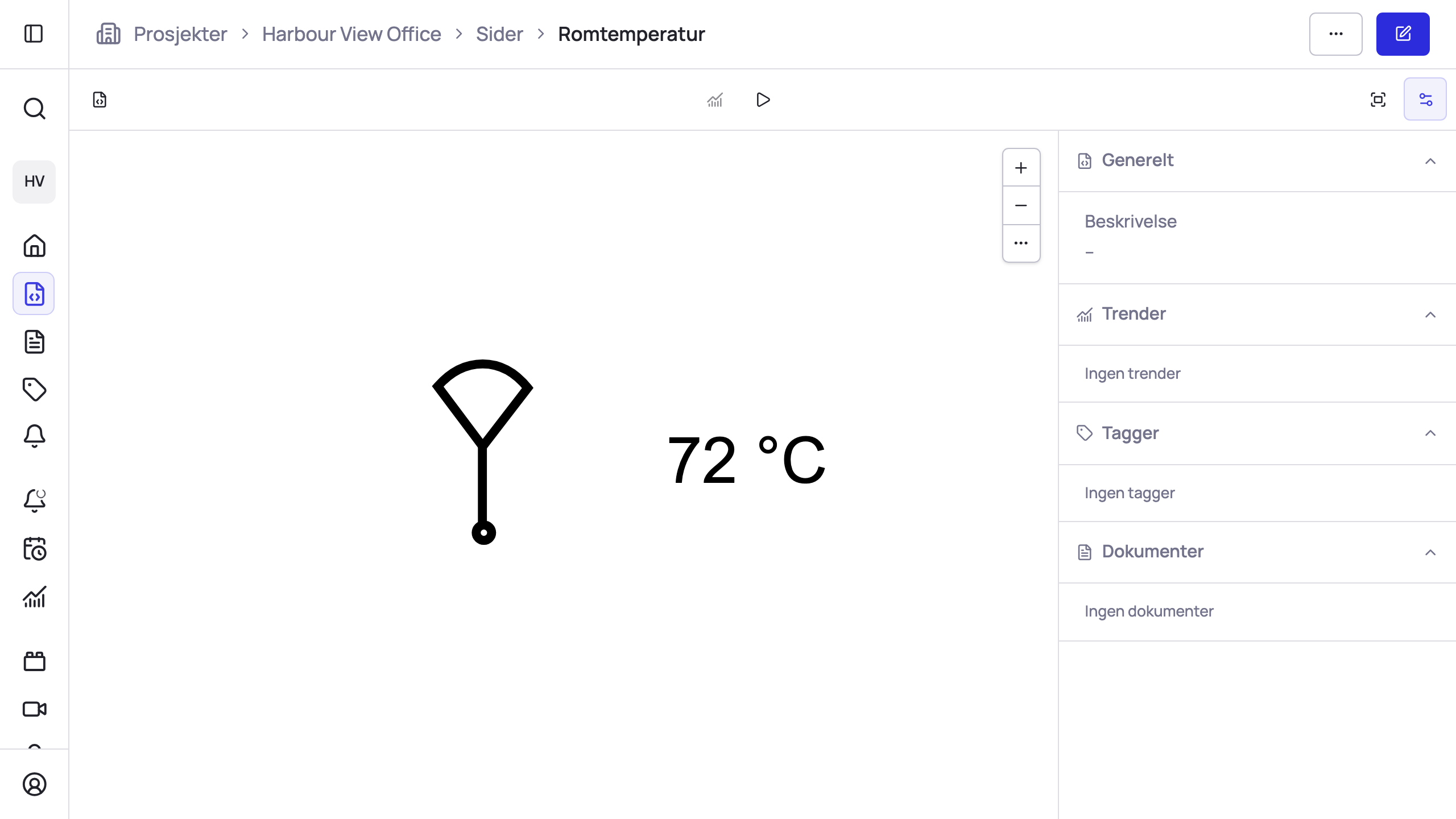

Den ferdige siden i visningsmodus: sensorsymbolet med en sanntidsavlesning på 72 °C ved siden av.
Når siden vises, leser panelet i sanntid fra taggen — sensoren og temperaturen, samlet.

Lagre siden, så er den klar til å åpnes av alle som har tilgang.

Hvor du går videre

Du har gått gjennom kjerneløkken — plasser, bind, vis — og alt annet bygger videre på den:
