Byg din første side
Byg en enkel SCADA-side fra bunden — placér en sensor, vis dens aktuelle temperatur, og se resultatet, trin for trin.
ProjekterDit projektSiderEn side gør dine tags til et billede, som alle kan aflæse med ét blik. Denne vejledning bygger en lille, men realistisk side helt fra bunden: et rumtemperaturpanel — en sensor med dens aktuelle temperatur vist ved siden af. Når du har gjort det, er resten af sideeditoren mere af det samme.
Det bygger vi
En side med to ting: et sensorsymbol og ved siden af det en tekstetiket, der læser temperaturen direkte fra et tag. Vi bygger den op på stedet, hvor alt, hvad du tilføjer, bliver på siden, og ser derefter på det færdige resultat.
1. Opret siden

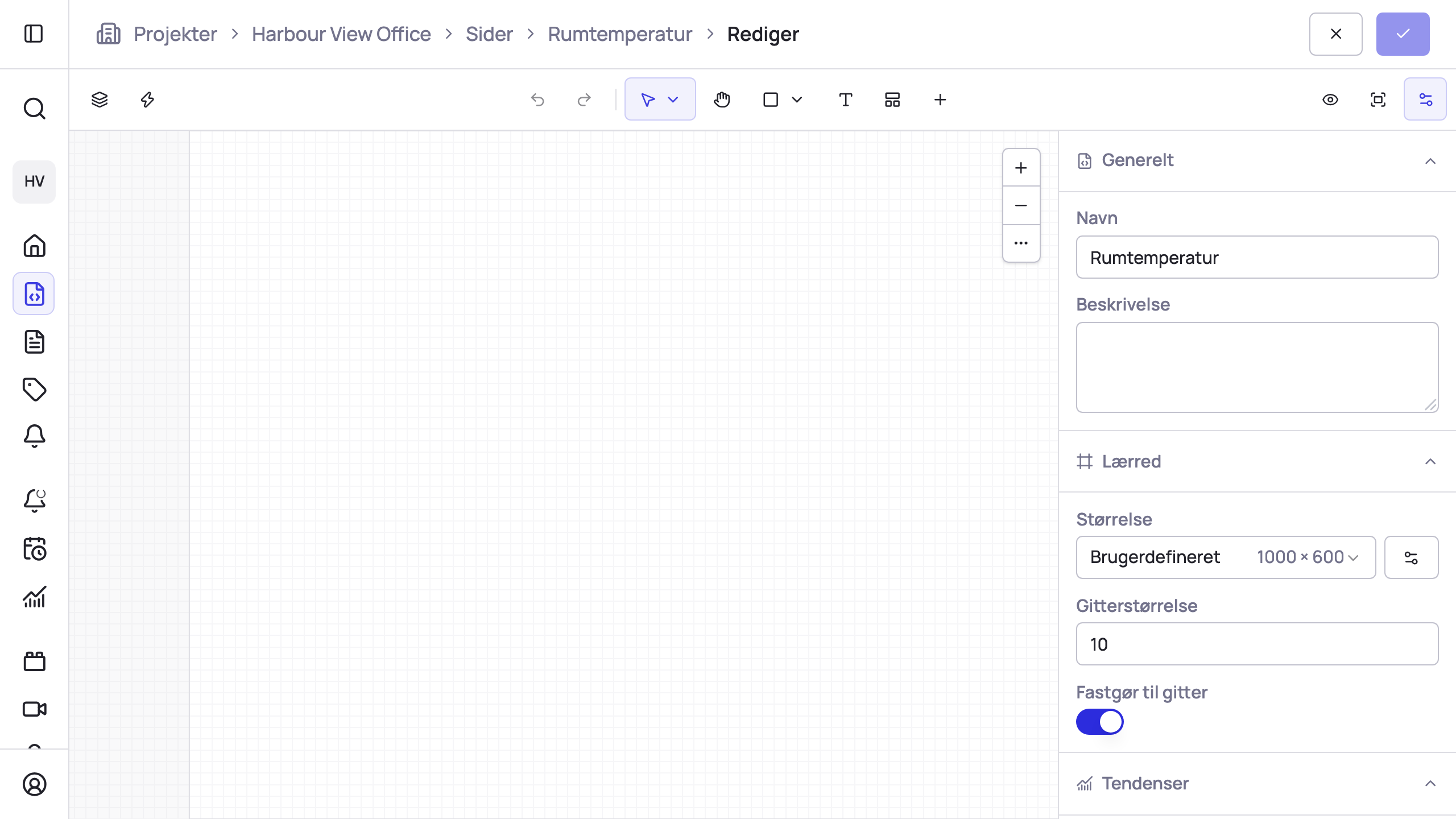

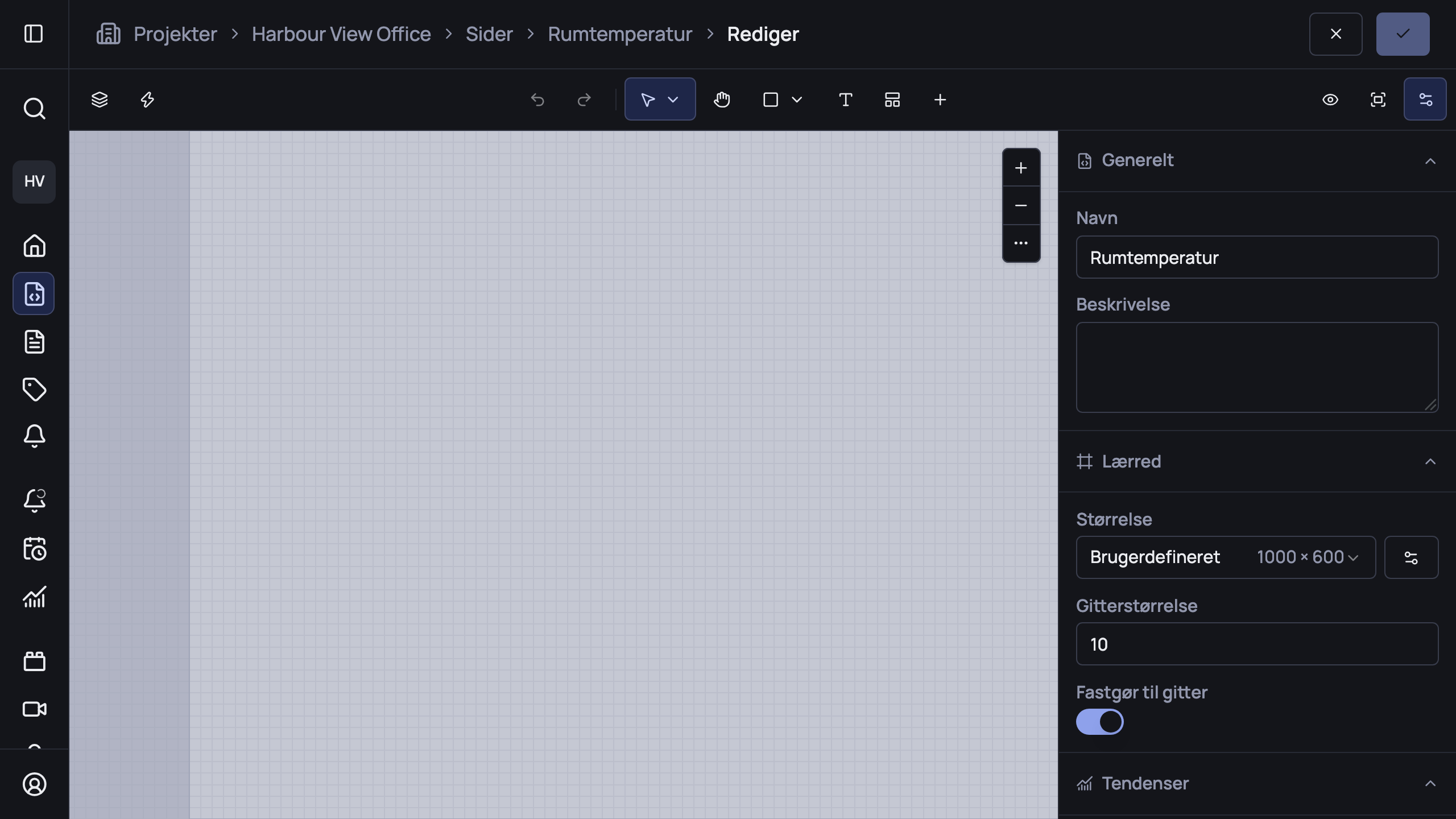

Åbn Sider i et projekt, og klik på Ny for at oprette en side. Giv den et navn — Rumtemperatur — så åbner den i editoren med et tomt lærred.
2. Placér sensoren

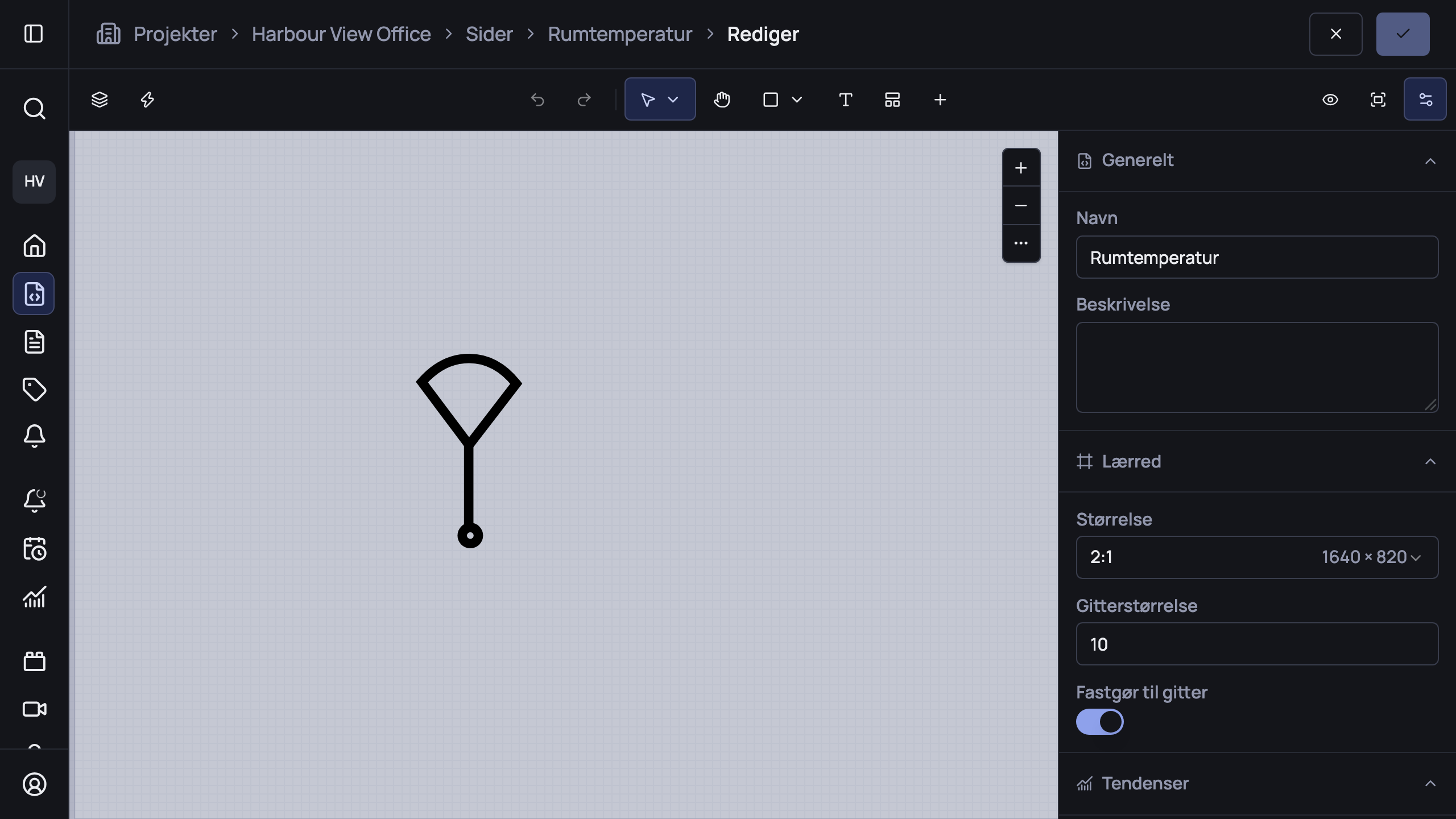

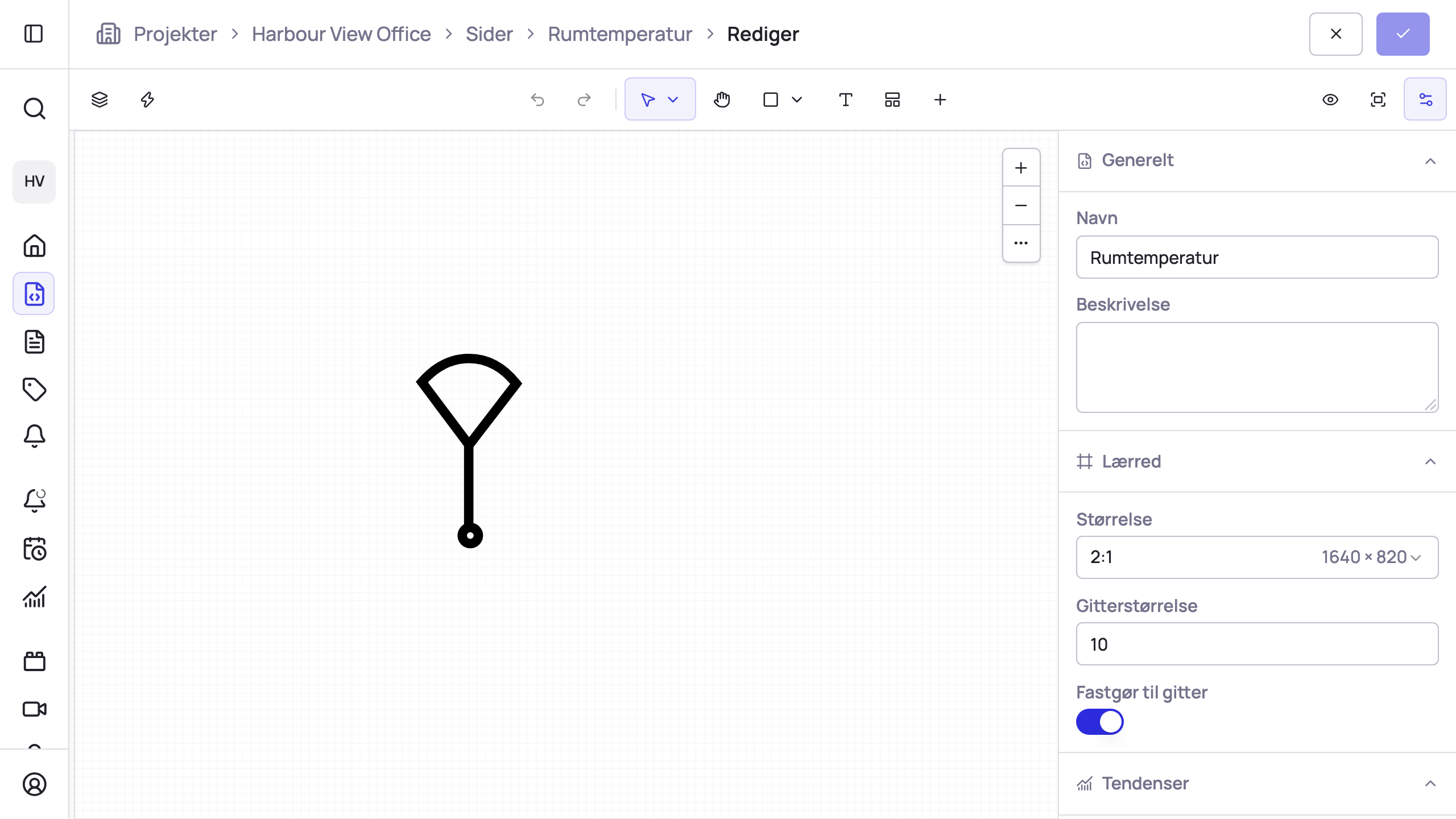

Åbn Aktiver i værktøjslinjen, vælg symbolet Sensor, og træk en boks ud på lærredet for at placere det. Det bliver, hvor du slipper det; det er det symbol, resten af panelet bygges op omkring. (Se Udstyrssymboler for hele biblioteket.)
3. Tilføj temperaturen, og forbind den
Nu til aflæsningen. Vælg værktøjet Tekst, og tegn et tekstfelt ved siden af sensoren. Det skal vise temperaturen.

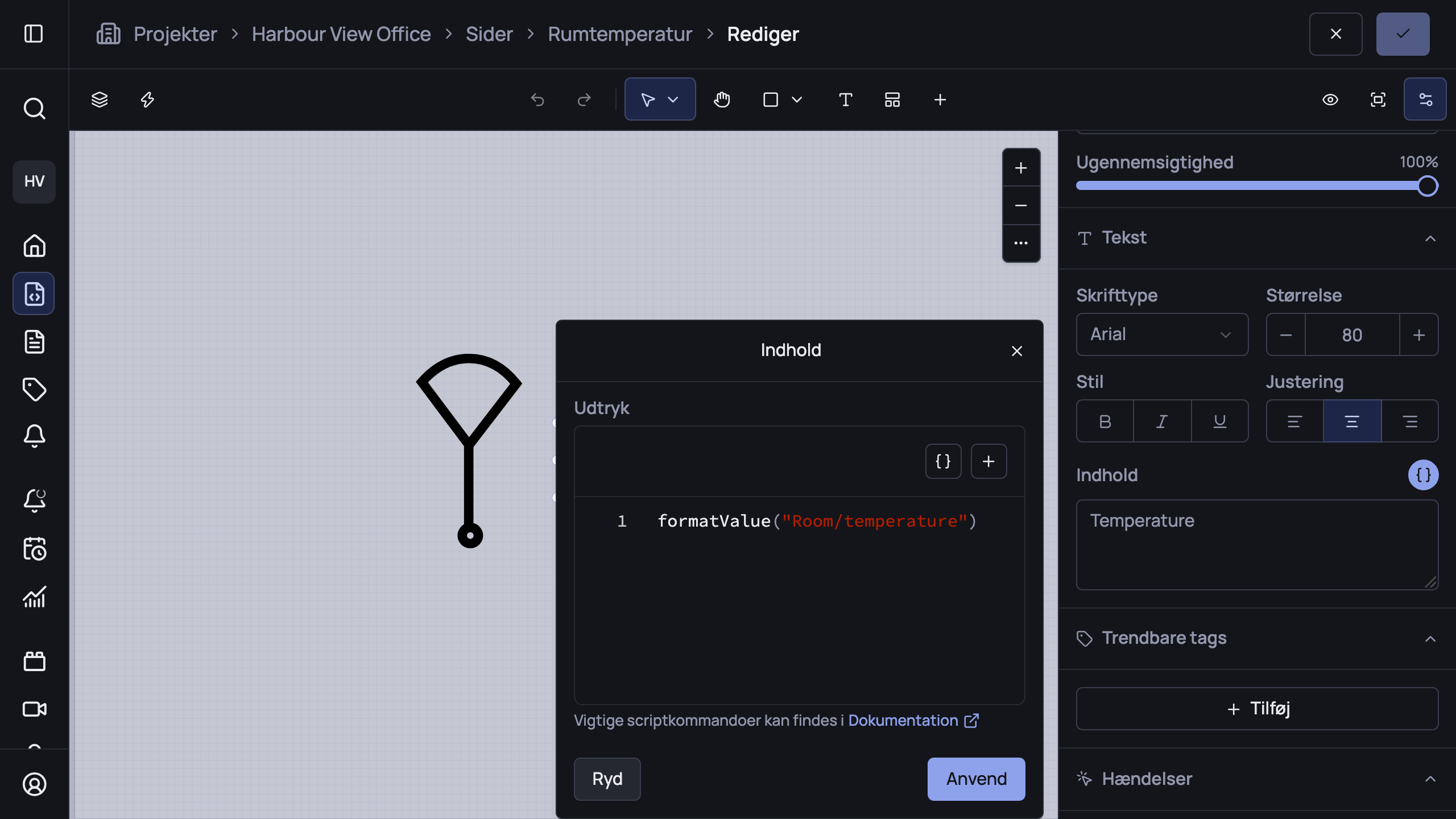

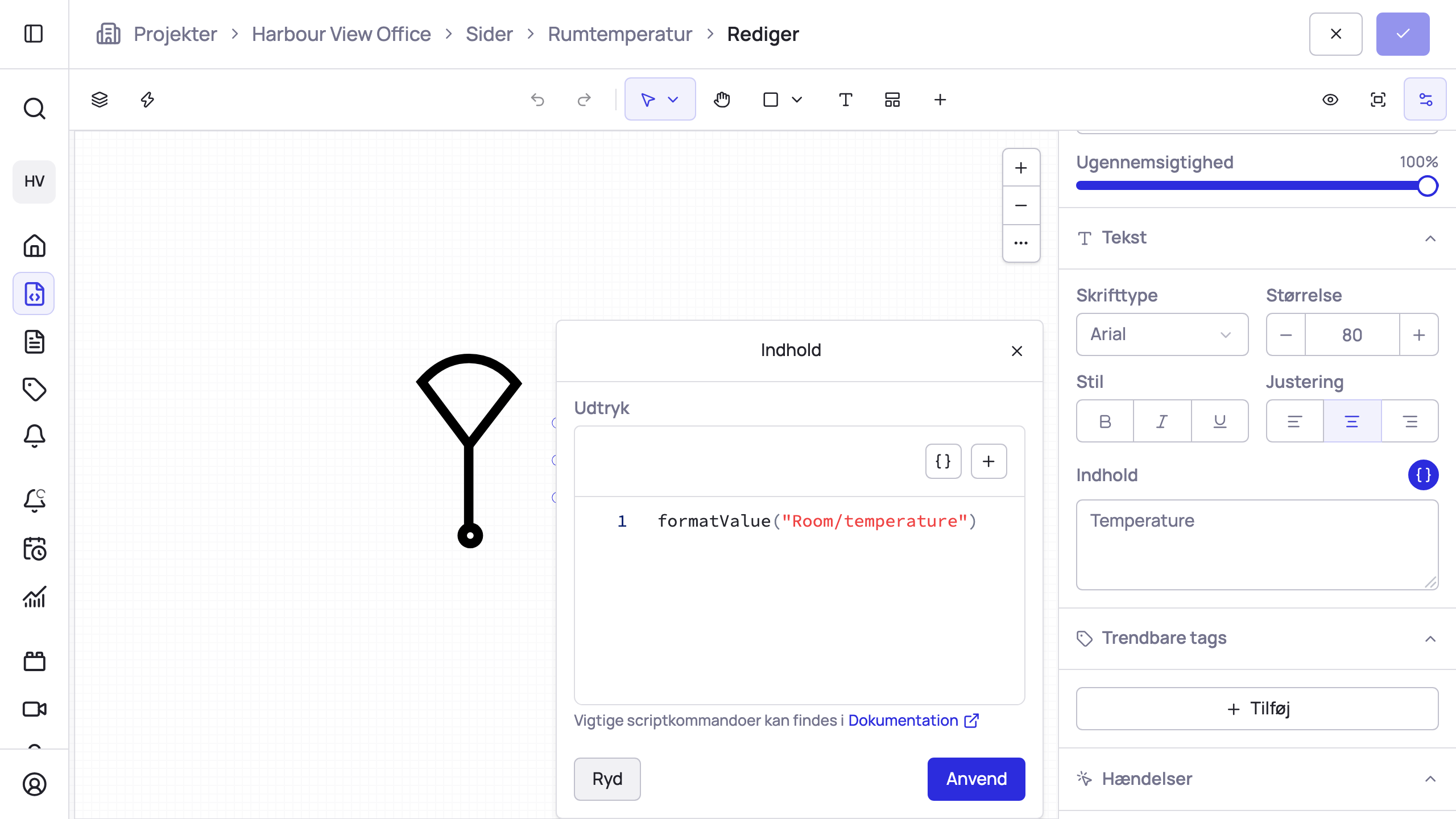

Med teksten markeret åbner du panelet Egenskaber til højre og finder sektionen Tekst. Ved siden af værdien er en lille knap, . Klik på den for at binde værdien til et tag i stedet for at skrive fast tekst. I udtrykket peger du formatValue på dit temperaturtag. Etiketten viser nu det, tagget læser, formateret med taggets enhed.
4. Se den live

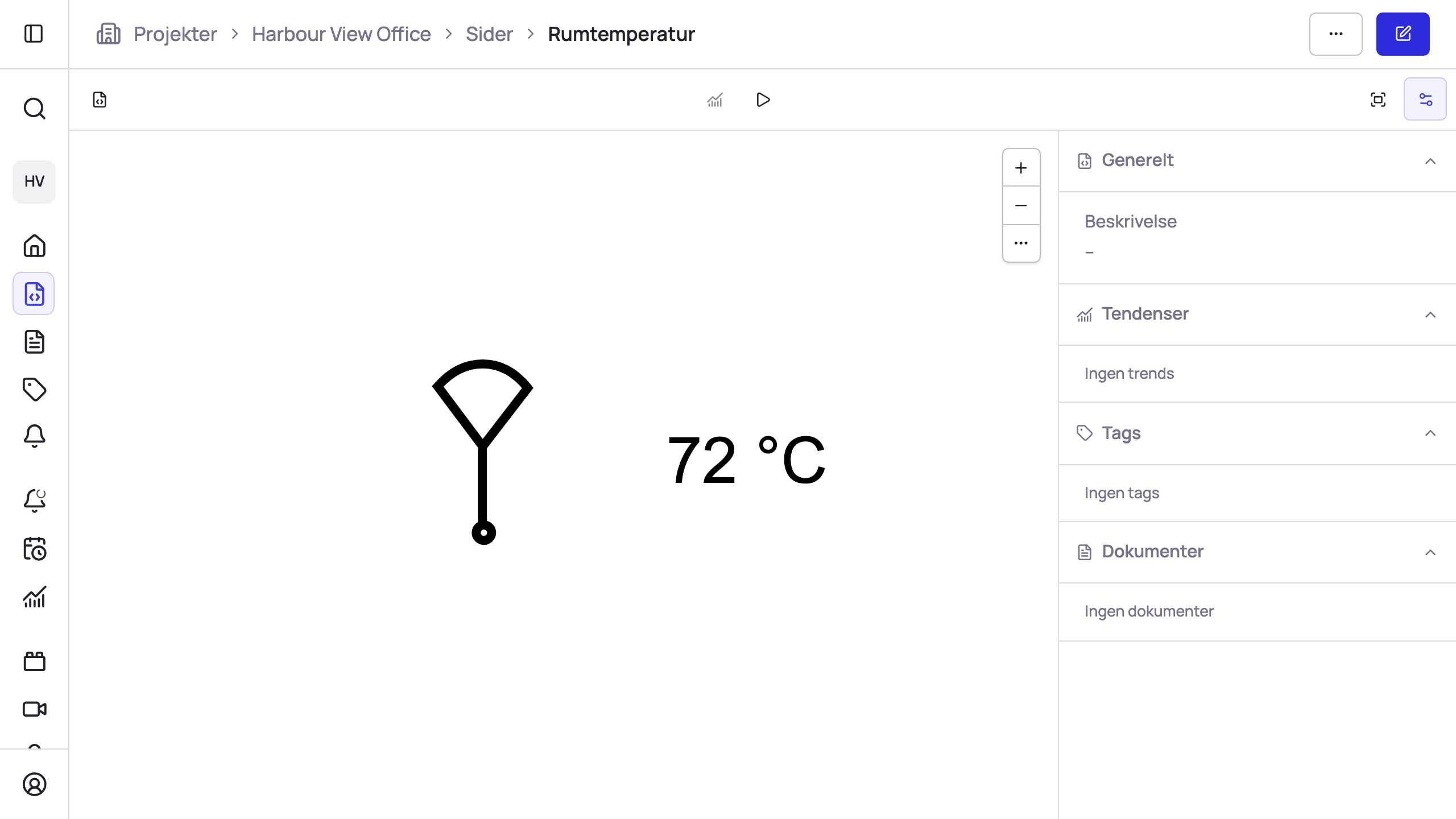

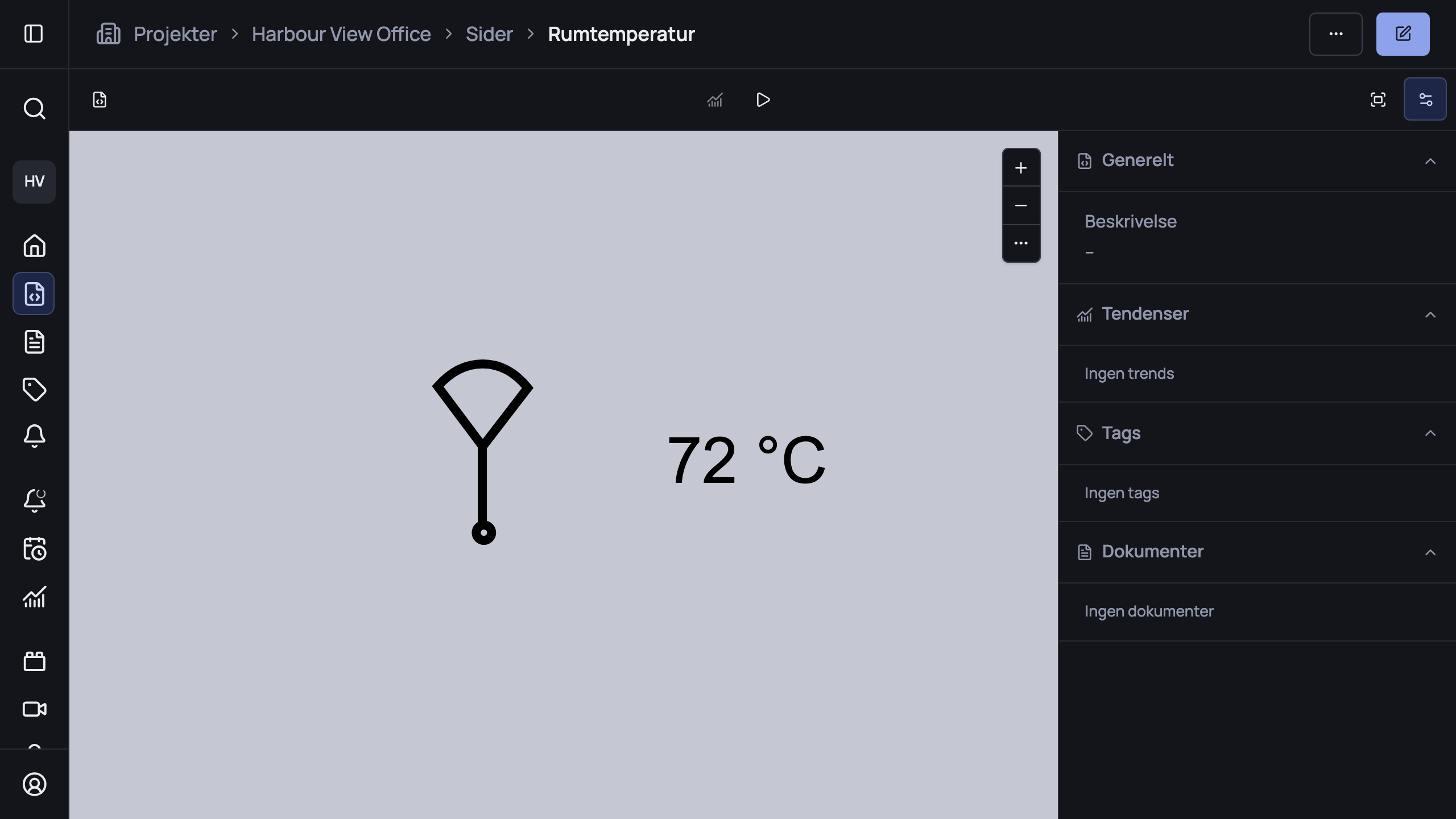

Skift til Forhåndsvisning (knappen , eller tryk på P) for at se siden, som en operatør ser den. Etiketten viser nu rummets faktiske temperatur ved siden af sensoren og opdateres, efterhånden som nye aflæsninger kommer ind.
Gem siden, så er den klar til at blive åbnet af alle med adgang.
Hvor du kan gå videre
Du har gennemført kerneforløbet — placér, bind, vis — og alt andet bygger videre på det:
- Farv sensoren efter tilstand — gør den rød, når rummet bliver for varmt, og grøn, når temperaturen er behagelig.
- Tilføj en alarmindikator — markér sensoren, når en alarm for høj temperatur er aktiv.
- Lad operatører ændre en værdi — forbind en kontrol, så et skrivbart setpunkt kan justeres fra siden.
